旋回式圓錐碎石機的構造及相應分析
在上篇文章中，按照構造的不同將原罪碎石機劃分為三種類型，其中旋回式圓錐碎石機就是其中的類型之一，今天分析這種碎石機設備的構造：

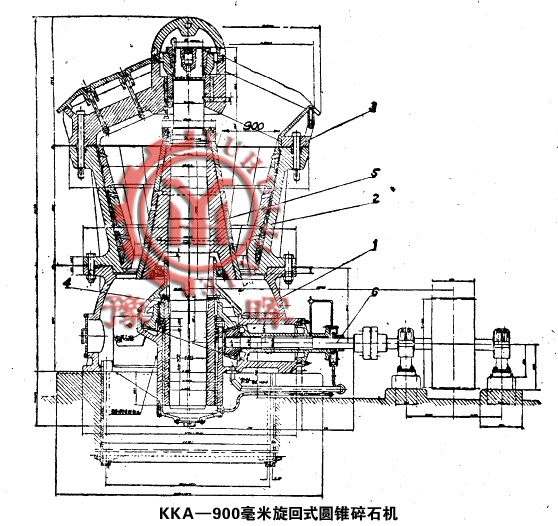

此類碎石機的主要構造如圖所示。內表面鑲有錳鋼板的外錐體2用螺栓牢固地固定在巨大的機座1上，在外錐體的上面安裝拱門3，拱門頂上正中安裝主軸的軸承。內椎體5就裝在主軸的外面。軸的底部偏心地插在偏心套4內，此軸套與齒輪連接，電動機經由皮帶輪及轉動軸6使齒輪旋轉。當齒輪帶動偏心套4旋轉時，插在軸套內的主軸即作偏心的旋回運動，因此，固定在主軸上的內椎體便時而靠近或時而離開外錐體的內部，使從上面加料口（圓環形）落入的物料，得到破碎。被破碎后的物料直接由中間底部卸出。
必須注意，由于主軸懸掛在上部拱門正中的軸承上，因此工作時主軸中心線的運動軌跡是圍繞機器幾何中心的碎石機圓錐面。上面的軸承即圓錐面的定點。
調節出料粒度的大小，可調整主軸頂部的螺帽使主軸連同內椎體上下移動的方法來達到。
