在上節資訊中，我們講了炭陽極廠原料的破碎工作與常用破碎設備，這節我們就講講預焙陽極生產的中碎系統工藝流程，看破碎機在其中扮演著什么樣的角色。

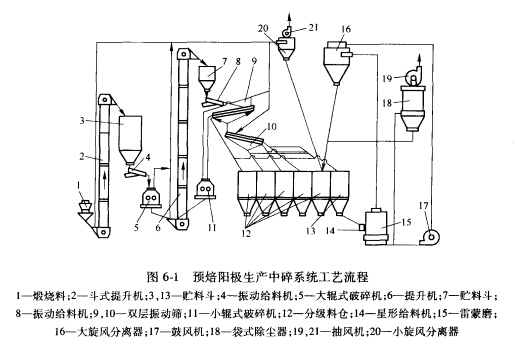

預焙陽極生產中碎系統工藝流程如圖6-1所示。
從上圖可知：煅燒料1由提升機2提升的貯料斗3，再由電磁振動給料機4加到輥式破碎機5中，破碎后的物料由提升機提升到貯料斗7，再由電磁振動給料機8加到振動篩9，大于15mm的物料進入小對輥破碎機繼續破碎，然后進入提升機6。從振動篩9篩出的15-5mm、1-0.5mm和0.5mm以下的物料分別進入料倉12各分級料倉中。料倉12中不平衡物料進入貯料斗13，再經溜槽和星形給料機14加到雷蒙磨15進行磨粉。磨細的粉料由鼓風機17鼓進的風帶著經雷蒙磨上的分級器進入旋風分離器16，使粉料與空氣分離。分離出來的細粉下到0.075mm分級料倉中。經分離后的空氣再經鼓風機吹入雷蒙磨內。為了保持磨機內有一定的風壓，多余的空氣被送到袋式除塵器18，除塵后的空氣由抽風機19排放，粉塵下到0.075mm的分級料倉。對輥破碎機、提升機下料處和振動篩中含有粉塵的空氣集中抽人旋風分離器20，待粉塵與空氣分離后，粉塵進入0.075mm分級料倉，凈化后的空氣排人大氣。
以上就是河南豫暉碎石機廠家為你介紹的預焙陽極生產中碎系統工藝流程。如果你有什么疑問，或是需要碎石機設備，歡迎咨詢?cè)诰�客服人員。我們會為你量身設計屬于你自己的優質設備。
