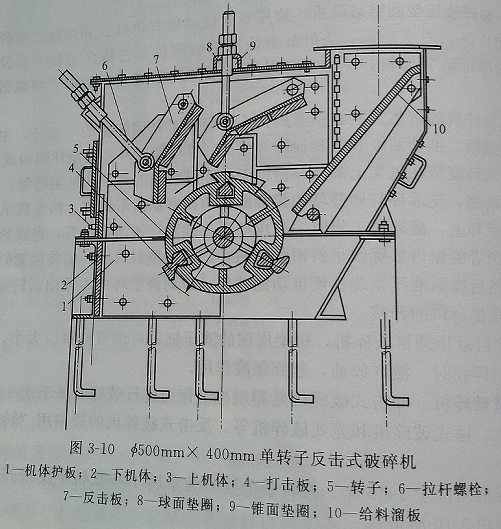

反擊式破碎機問世至今已有70年，按轉子個數可分為單轉子和雙轉子兩種。碎石機廠家河南豫暉以500×400單轉子反擊式破碎機為例解析下該破碎機的結構和破碎原理。圖為500×400單轉子反擊式破碎機結構。
單轉子反擊式破碎機結構：單轉子反擊式破碎機主要由轉子5、打擊板4、反擊板7和機體組成。其中打擊板多采用耐磨高錳鋼或其他合金制作。該設備的轉子被固定在主軸上，裝有若干塊打擊板，轉子與打擊板多呈鋼性聯結。反擊板由于一端通過懸掛軸鉸接在上機體3上，另一端由拉桿螺栓6利用球面墊圈支承在機體的錐面墊圈9上，故反擊板在機內呈自由懸掛狀態。
河南豫暉生產的單轉子反擊式破碎機具有“自我保護功能”。當非破碎物進入反擊式破碎機中，反擊板受到較大的反作用力時，迫使拉桿螺栓“自動”后退抬起，進而排出非破碎物，保證設備本身安全。通過調節拉桿螺栓上面的螺母，可改變打擊板與反擊板之間的間隙大小。
單轉子反擊式破碎機的工作原理：轉子由電動機通過皮帶帶動高速旋轉，物料進入破碎機受到轉子上的打擊板的高速沖擊而破碎，并且物料沿打擊板的切線方向高速拋向前列級反擊板，經反擊板的沖擊作用，再次被破碎。從前列級反擊板返回的大塊物料，又受到打擊板的二次沖 擊破碎。二次沖擊后的物料又可拋向第二級反擊板，再次被二級反擊板沖擊、破碎。物料在打擊板和反擊板之間往返途中，除受打擊板和反擊板的主沖擊作用外，物料顆粒之間還發生撞擊，產生粉碎作用。上述過程反復進行，直到物料破碎到小于排料口尺寸，經排料口排出成產品。
河南豫暉破碎機廠家提醒用戶：在破碎硬物料時，由于打擊板和反擊式的磨損較大，故不常用于硬度大的金屬礦山中。反擊式破碎機由于高速轉動且是靠沖擊作用破碎物料的，因此要求反擊式破碎機零件加工精度一定要高，方能保證反擊式破碎機的正常運行，減少不必要的損失。更多資訊請登錄河南豫暉碎石機網站咨詢在線客服人員。
